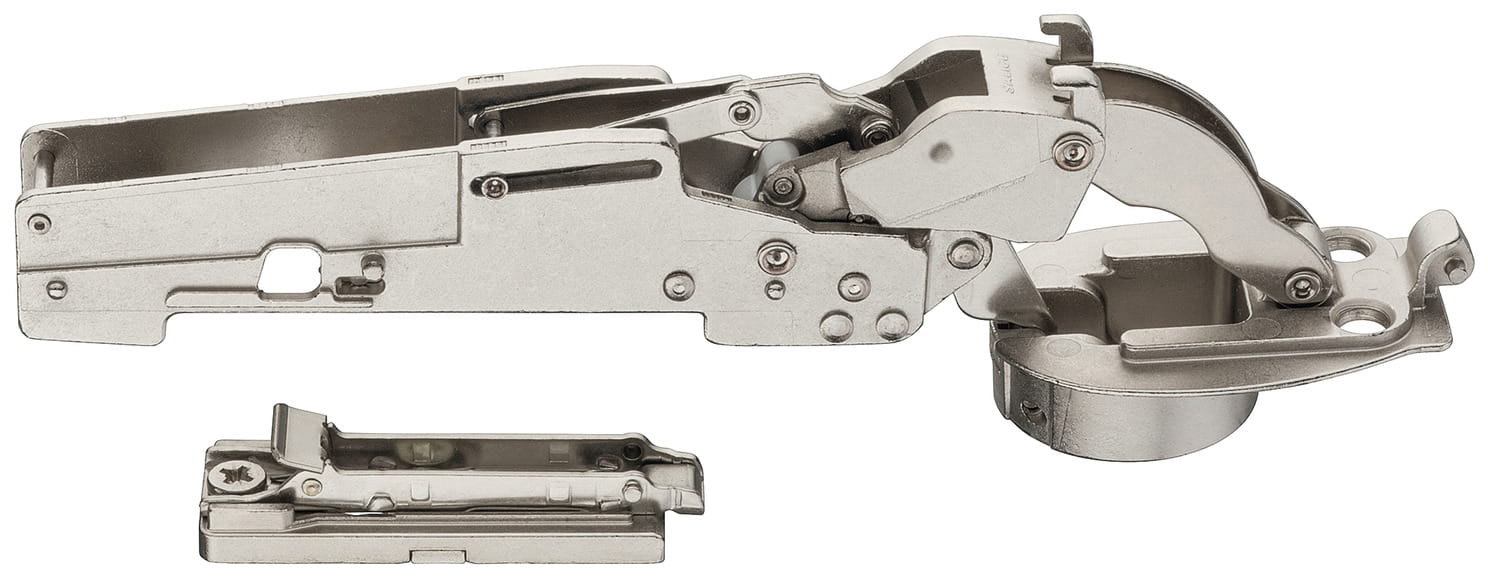

Specjalna rozwórka do klapy, 1 zestaw, model A, z automatycznym zamykaniem HÄFELE 36513700 *

Wysyłka w: 4-5 dni

Dostawa: Cena nie zawiera ewentualnych kosztów płatności sprawdź formy dostawy

Cena: 391,06 zł ~~449,49 zł~~ 391.06

ilość ZES

dodaj do przechowalni

Ocena:

Kod produktu: 365.13.700

1 zestaw

puszka i ramię: znal

niklowane

klapa mocowana do korpusu techniką klipsową

13 mm

na boki od -1,5 do +1,5 mm
na wysokość od -1,5 do +1,5 mm
na głębokość od -0,5 do +2,8 mm

17 mm (stałe) mm

280–400 mm

≤900 mm

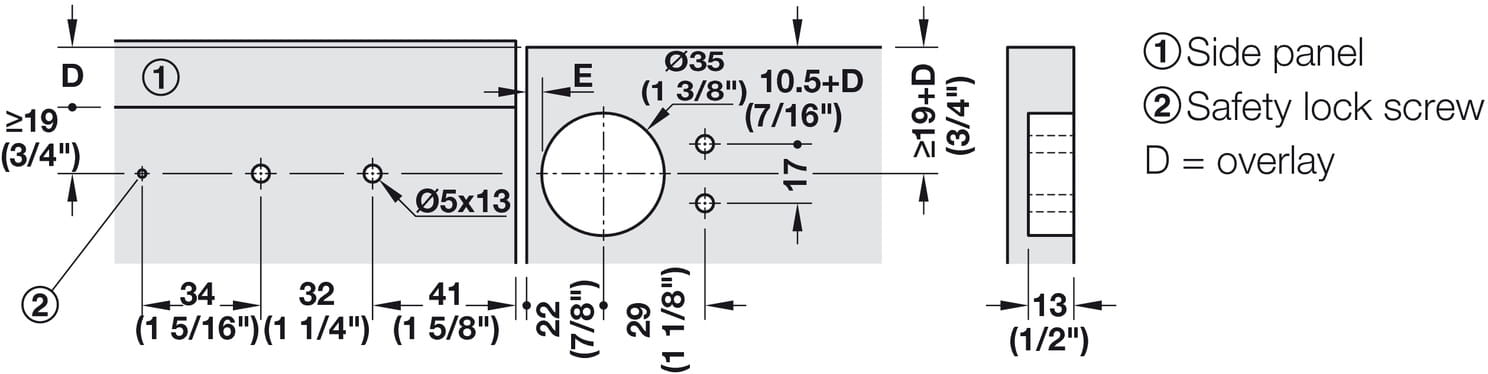

			! bok" kręt zabezpieczający D = nałożenie
	korpus	klapa/front

Montaż

1.		2.		3.		4.

			Regulacja (1) na głębokość (2) na boki (3) na wysokość		Wkręt zabezpieczający		Instalacja hamulca - wsuń najpierw jedną część wg rys., żadne narzędzia nie są do tego potrzebne.

5.		6.

	Następnie wciśnij tylą część hamulca.		Załóż najpierw zaślepkę na ramię, a następnie na puszkę.


Demontaż

					(1) unieś klapę (2) zdemontuj tylną część hamulca i wyciągnij go (3) odkręć wkręt zabezpieczający (4) odepnij zawias z prowadnika dociskając ramię w wyznaczonym miejscu (patrz rys.)

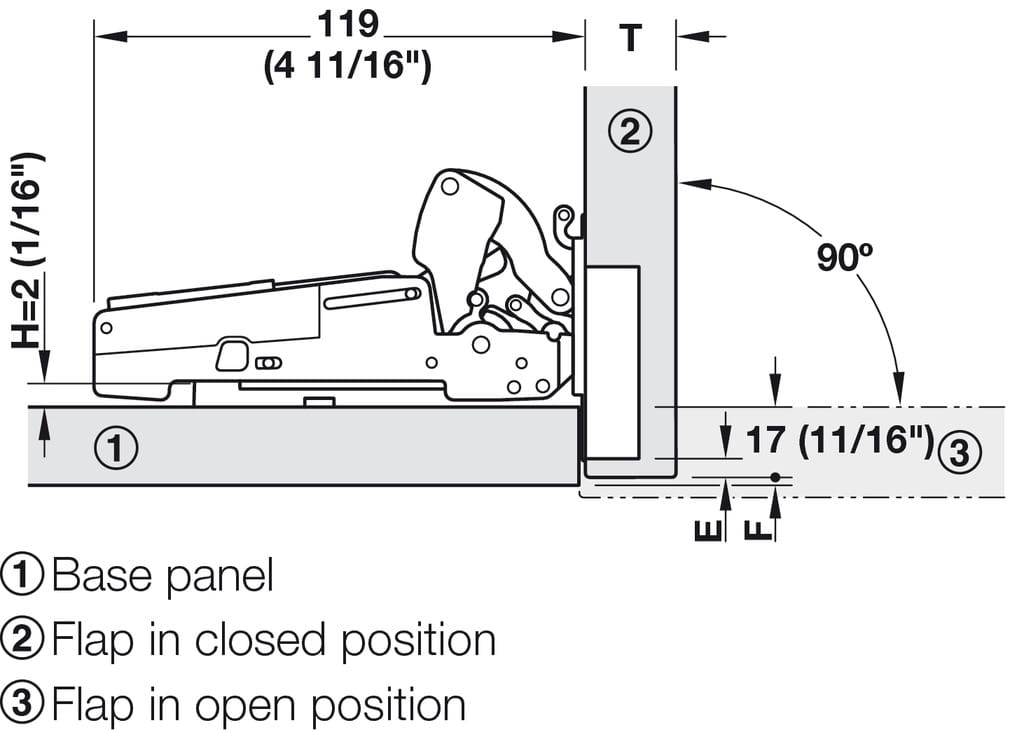

(1) dno(2) klapa w pozycji zamkniętej(3) klapa w pozycji otwartej

2 zawiasy

2 prowadniki

2 hamulce

elementy montażowe

Odpychacz magnetyczny do wersji Push proszę zamówić osobno.
