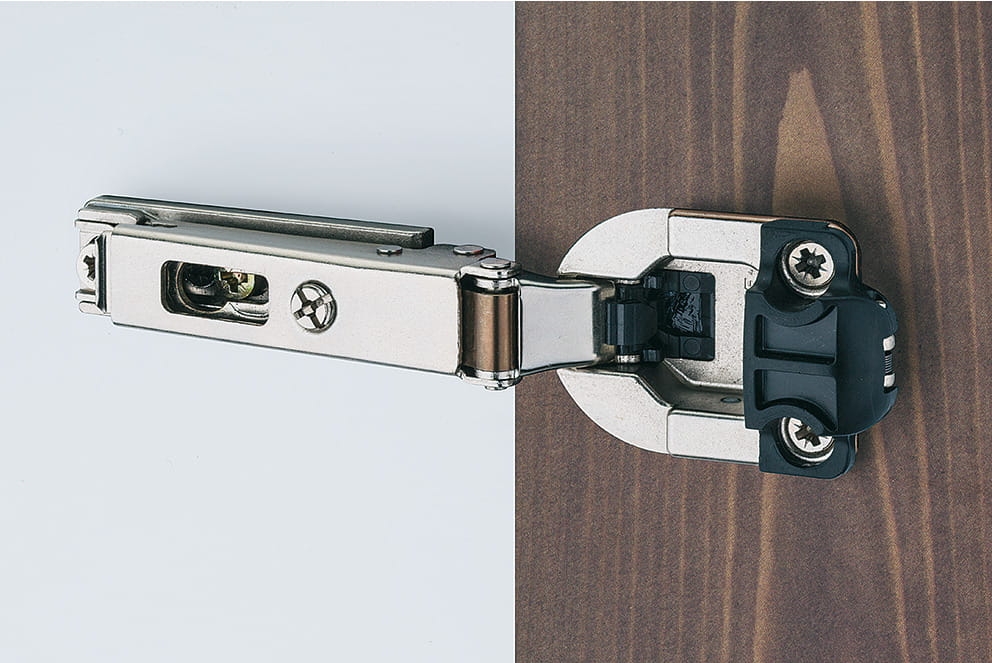

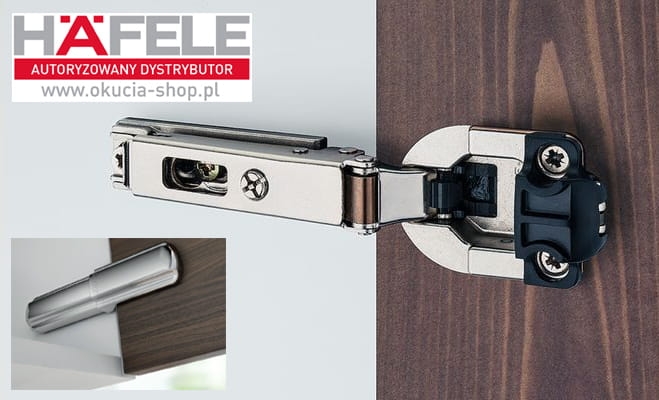

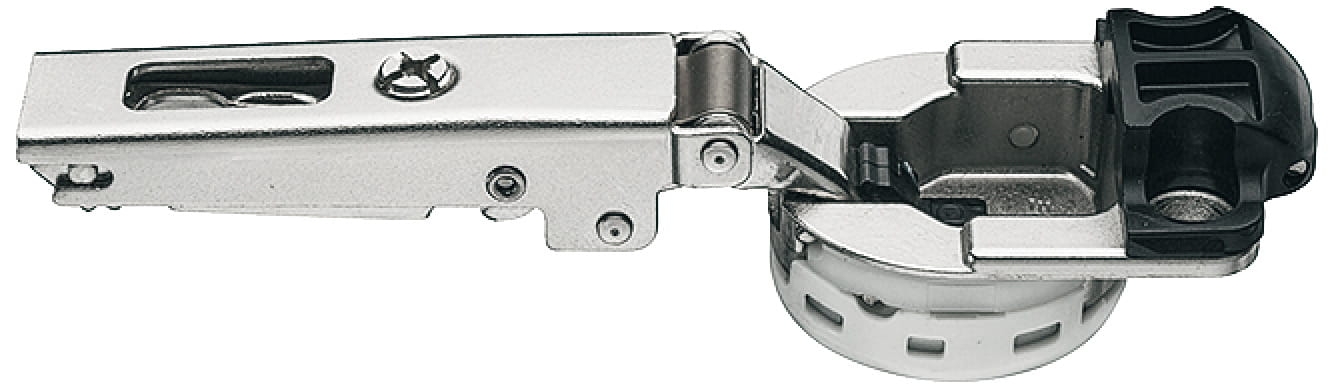

ZAWIAS DO DRZWI NAKŁADANYCH Premium Lapis 110° HÄFELE 32908505
Wysyłka w:
4-5 dni
Cena:
38,37 zł
44,10 zł
38.37
dodaj do przechowalni
Ocena:
0
0
Kod produktu:
329.08.505
Opis
schemat wierceń
24/21 mm
mocowanie puszki
do przykręcania
materiał
puszka ze znalu i tworzywa sztucznego
ramię przegubowe ze stali
ramię przegubowe ze stali
powierzchnia
zawias: niklowany
montaż
drzwi do korpusu bez użycia narzędzi (technika zatrzaskowa)
głębokość wiercenia
puszka zawiasu 13,5
możliwość regulacji
regulacja boczna od –1,5 do +4,5 mm
regulacja wysokości od –2 do +2 mm
regulacja głębokości od –0,5 do +2,8 mm (za pomocą prowadnika Duomatic SM)
regulacja wysokości od –2 do +2 mm
regulacja głębokości od –0,5 do +2,8 mm (za pomocą prowadnika Duomatic SM)
kąt otwarcia
110 °
Z samoczynnym domykaniem
drzwi na przegrodę/bliźniacze na zapytanie
szczelina minimalna |
|||||
|---|---|---|---|---|---|
|
grubość drzwi mm |
odległość puszki od krawędzi E mm |
||||
|
3,0 |
4,0 |
5,0 |
6,0 |
||
|
16 |
0,7 | 0,6 | 0,6 | 0,6 | |
|
17 |
0,9 | 0,8 | 0,8 | 0,8 | |
|
18 |
1,1 | 1,1 | 1,0 | 1,0 | |
|
19 |
1,3 | 1,3 | 1,3 | 1,2 | |
|
20 |
1,6 | 1,6 | 1,5 | 1,5 | |
|
21 |
1,9 | 1,8 | 1,8 | 1,8 | |
|
22 |
2,2 | 2,2 | 2,1 | 2,1 | |
|
23 |
2,6 | 2,5 | 2,4 | 2,4 | |
|
24 |
3,2 | 2,9 | 2,8 | 2,7 | |
|
25 |
4,4 | 3,4 | 3,2 | 3,1 | |
|
26 |
5,7 | 4,7 | 3,7 | 3,6 | |
| szczelina minimalna F | |||||
|
|
|||||
| nałożenie drzwi mm | ||||||||||
| 12 | 13 | 14 | 15 | 16 | 17 | 18 | 19 | 20 | 21 | |
| 3 | 4 | 5 | 6 | 0 | ||||||
| 3 | 4 | 5 | 6 | 3 | ||||||
| 3 | 4 | 5 | 6 | 6 | ||||||
| odległość puszki od krawędzi Emm | dystans prowadnika D mm | |||||||||

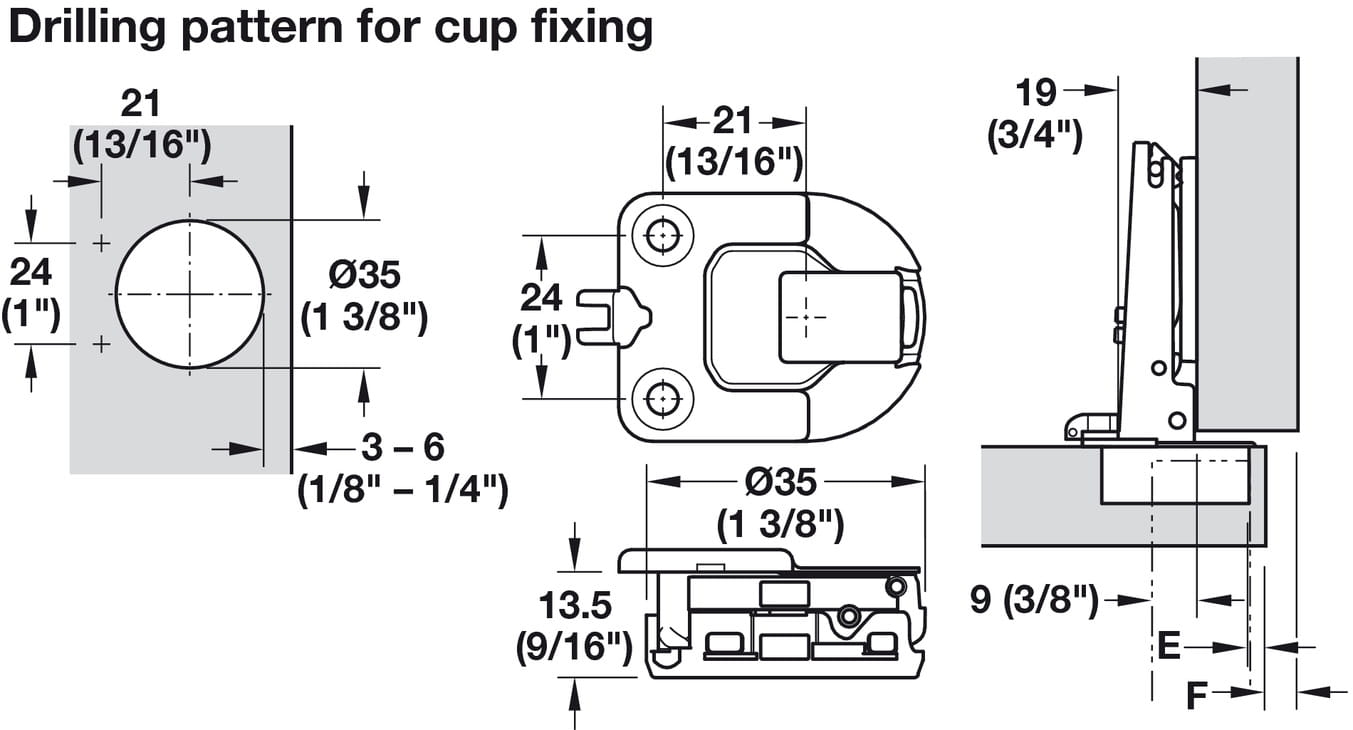

Schemat wierceń
schemat wierceń do mocowania puszki
 |
 |
wymagane miejsce
 |
 |
 |
|
Montaż

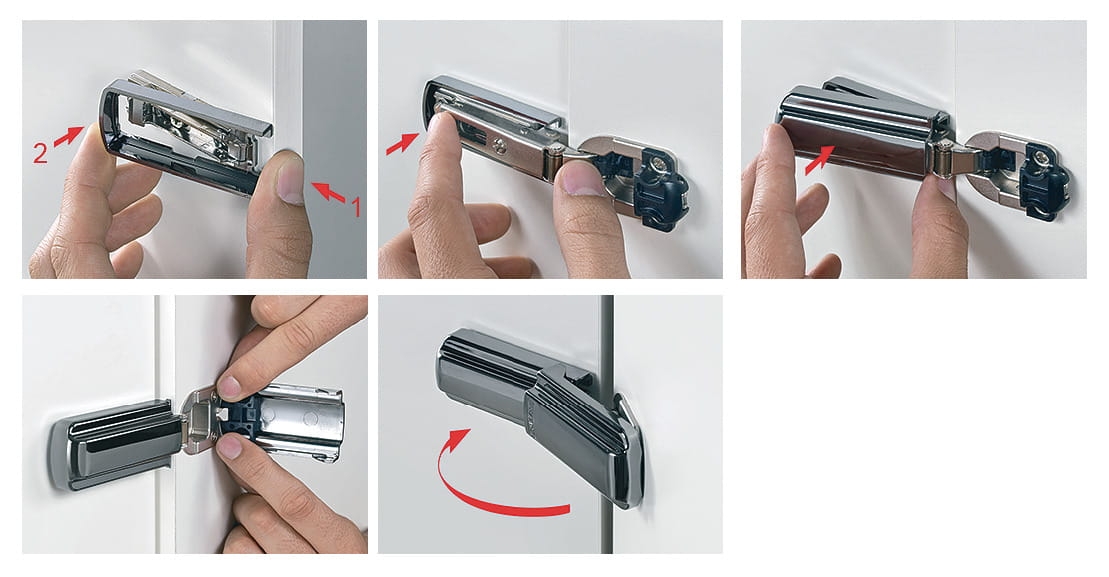

montaż zaślepki
 |
 |
 |
 |
 |
Wskazówka dotycząca zamówienia
Prowadnik i zestaw zaślepek należy zamówić dodatkowo.
