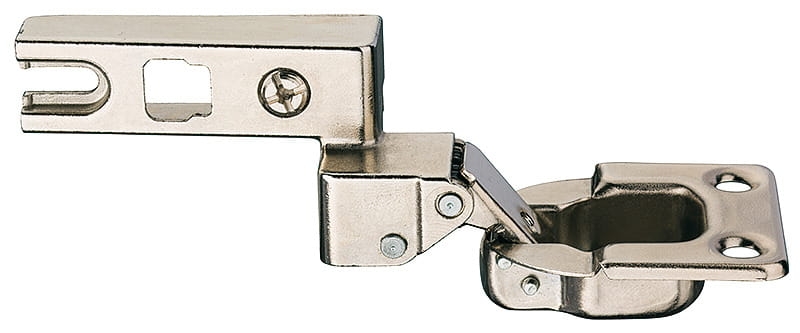

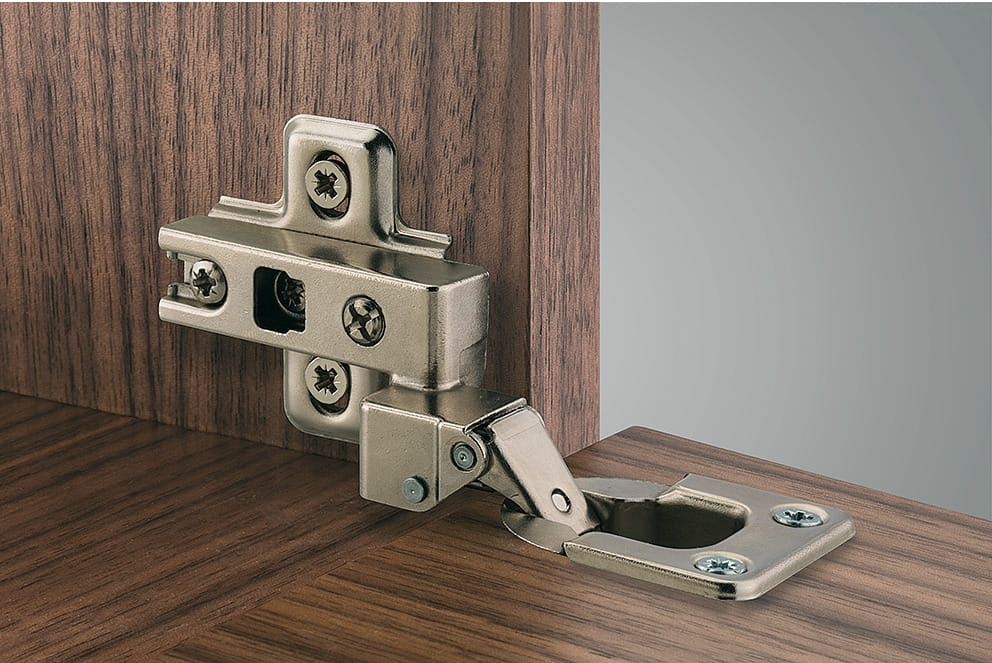

ZAWIAS DO KLAP puszkowy do klap drewnianych, kąt otwarcia 95° wykonanie: lewe HÄFELE 31644501
Wysyłka w:
4-5 dni
Cena:
dodaj do przechowalni
Ocena:
0
0
Kod produktu:
316.44.501
Opis
- montaż w seryjnych otworach 32/37
- małe przesunięcie klapy
- może być użyty również bez rozwórki do lekkich i małych klap (próbny montaż wymagany)
opakowanie
1 lub 10 szt.
zastosowanie
do barków, małych klap
materiał
puszka: stal
ramię: cynkal
ramię: cynkal
powierzchnia
niklowana
mocowanie puszki
na wkręty
montaż
poprzez nasunięcie na prowadnik
możliwość regulacji
na boki ±1,5 mm
na wysokość ±2 mm
na głębokość: +4 mm
na wysokość ±2 mm
na głębokość: +4 mm
wersja
ze sprężyną
kąt otwarcia
95 °
Montaż
|

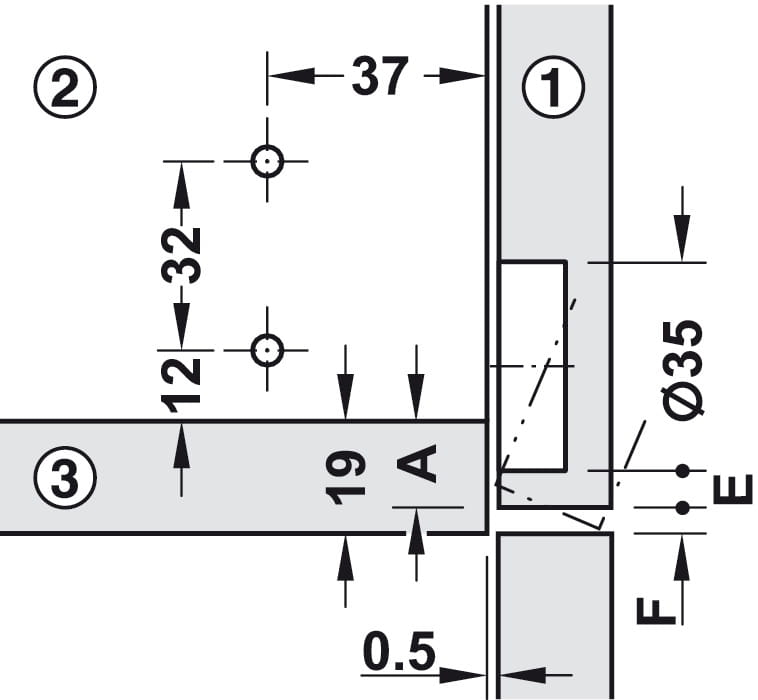

Widok z góry |

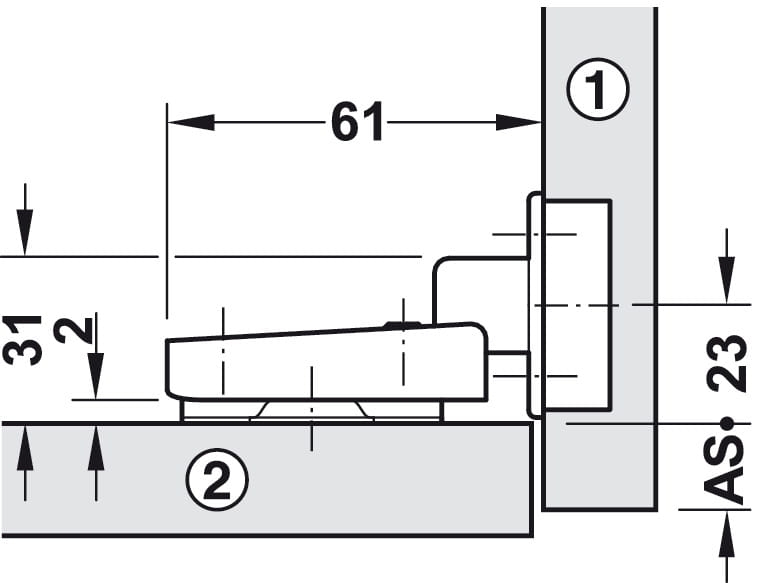

Widok z boku |
|||
 |
 |
 |
||
|
AS = nałożenie boku |
||||

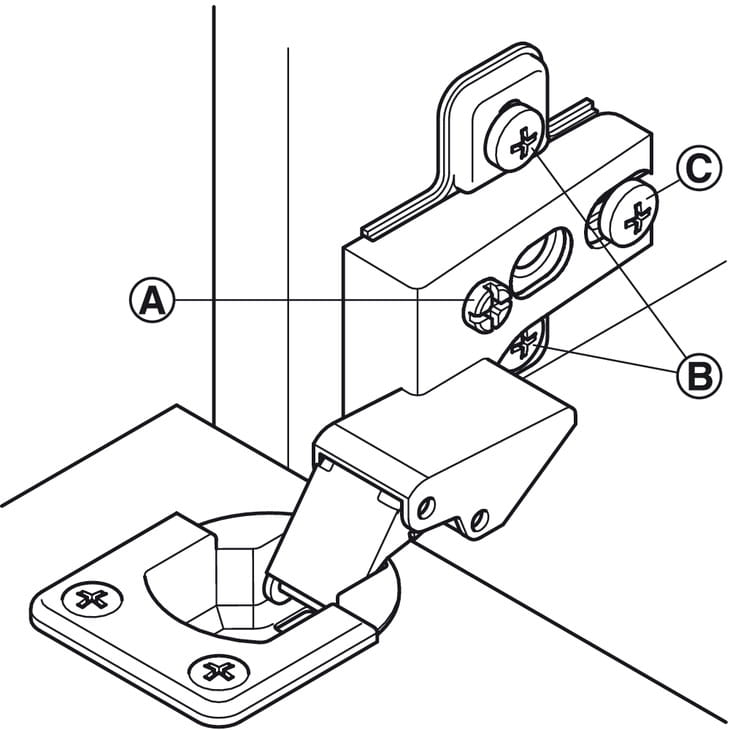

| (1) klapa (2) bok (3)wieniec dolny | ⓐ regulacja na bokiⓑregulacja na wysokość ⓒ regulacja na głębokość | |||

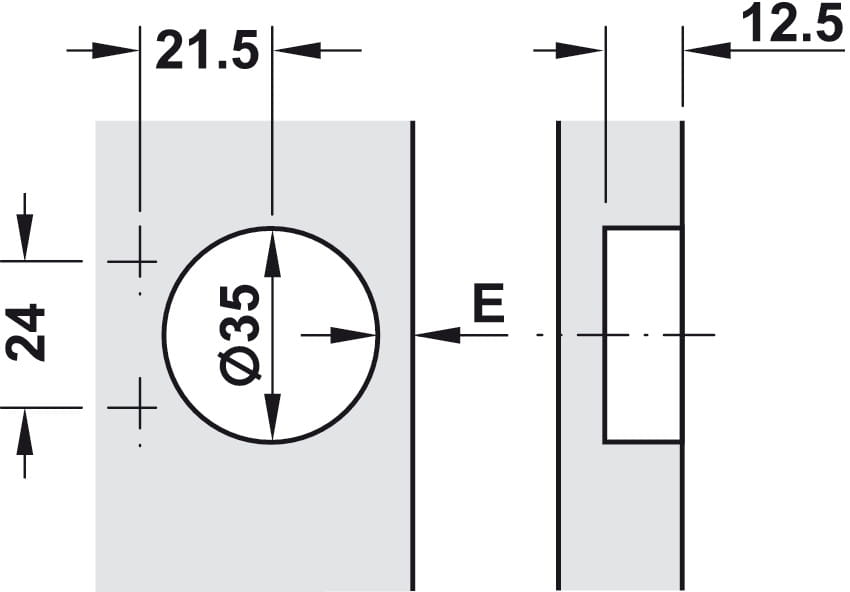

Schemat wierceń
|
szczelina minimalna dla drzwi ze ściętymi krawędziami (R = 1 mm)przy ustawieniu fabrycznym |
||||
|---|---|---|---|---|
|
grubość drzwi mm |
odległość puszki od krawędzi E mm |
|||
|
3,0 |
4,0 |
5,0 |
||
|
16 |
0,8 |
0,8 |
0,8 |
|
|
17 |
1,1 |
1,0 |
1,0 |
|
|
18 |
1,4 |
1,4 |
1,3 |
|
|
19 |
1,8 |
1,7 |
1,7 |
|
|
20 |
2,2 |
2,1 |
2,0 |
|
|
21 |
2,8 |
2,6 |
2,5 |
|
|
22 |
3,4 |
3,1 |
3,0 |
|
| szczelina minimalna F | ||||
Odległ. do puszki E mm |
Nałożenie A |
|---|---|
|
3 |
13.5 |
|
4 |
14.5 |
|
5 |
15.5 |
