ZAWIAS WAHADŁOWY DICTATOR 1szt z blokadą otwarcia, do drzwi wewnętrznych bezprzylgowych 25-30mm, Startec z pojedynczą sprężyną, PLASTIK SZARY HÄFELE 92700235
Wysyłka w:
4-5 dni
Cena:
217,66 zł
250,18 zł
217.66
dodaj do przechowalni
Ocena:
0
0
Kod produktu:
927.00.235
Opis
opakowanie
1 szt.
zastosowanie
do ościeżnic drewnianych, do bezprzylgowych drewnianych drzwi wewnętrznych
wersja
z blokadą otwarcia
kąt otwarcia
obustronnie 100°; z blokadą przy ok. 90°
wysokość skrzydła drzwi
≤ 2000 mm
szerokość skrzydła drzwi
≤ 700 mm
wykonanie
lewe DIN i prawe DIN
Dane techniczne
Tabela do obliczania maksymalnego ciężaru drzwi
| wysokość drzwi mm | szerokość drzwi mm | ||||
|---|---|---|---|---|---|
| 300 | 400 | 500 | 600 | 700 | |
| 500 | 9 kg | 6 kg | 5 kg | 4 kg | 3 kg |
| 600 | 11 kg | 8 kg | 6 kg | 5 kg | 4 kg |
| 700 | 12 kg | 9 kg | 7 kg | 6 kg | 5 kg |
| 900 | 16 kg | 12 kg | 10 kg | 8 kg | 7 kg |
| 1000 | 18 kg | 13 kg | 11 kg | 9 kg | 7 kg |
| 1100 | 20 kg | 15 kg | 12 kg | 10 kg | 8 kg |
| 1200 | 22 kg | 16 kg | 13 kg | 11 kg | 9 kg |
| 1300 | 22 kg | 17 kg | 14 kg | 12 kg | 10 kg |
| 1400 | 22 kg | 19 kg | 15 kg | 12 kg | 11 kg |
| 1500 | 22 kg | 20 kg | 16 kg | 13 kg | 11 kg |
| 1600 | 22 kg | 22 kg | 17 kg | 14 kg | 12 kg |
| 1800 | 22 kg | 22 kg | 19 kg | 16 kg | 14 kg |
| 2000 | 22 kg | 22 kg | 21 kg | 18 kg | 15 kg |
Jeżeli górnym zawiasem będzie wersja z 2 sprężynami, wówczas dopuszczalny ciężar drzwi zwiększy się o 1,8 raza – jednak tylko do dopuszczalnej wartości maksymalnej równej 26 kg. Przykład: [szer. drzwi 400 mm, wys. drzwi 1500 mm] drzwi maks. 20 kg; przy zastosowaniu wersji z 2 sprężynami; 1,8 × 20 kg = 36 kg = 26 kg (ponieważ jest to wartość maksymalna).

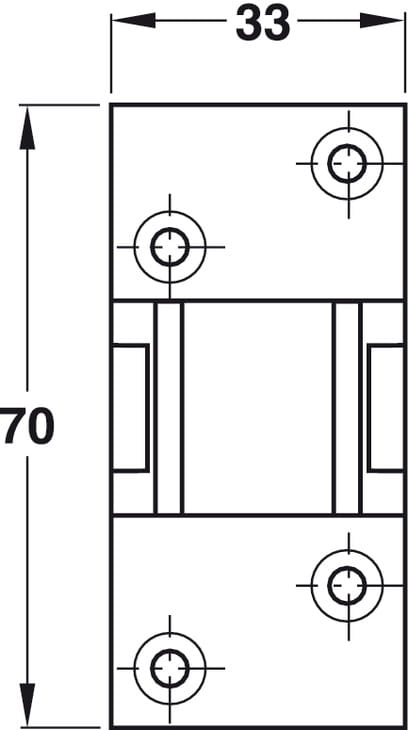

Montaż
 |
|

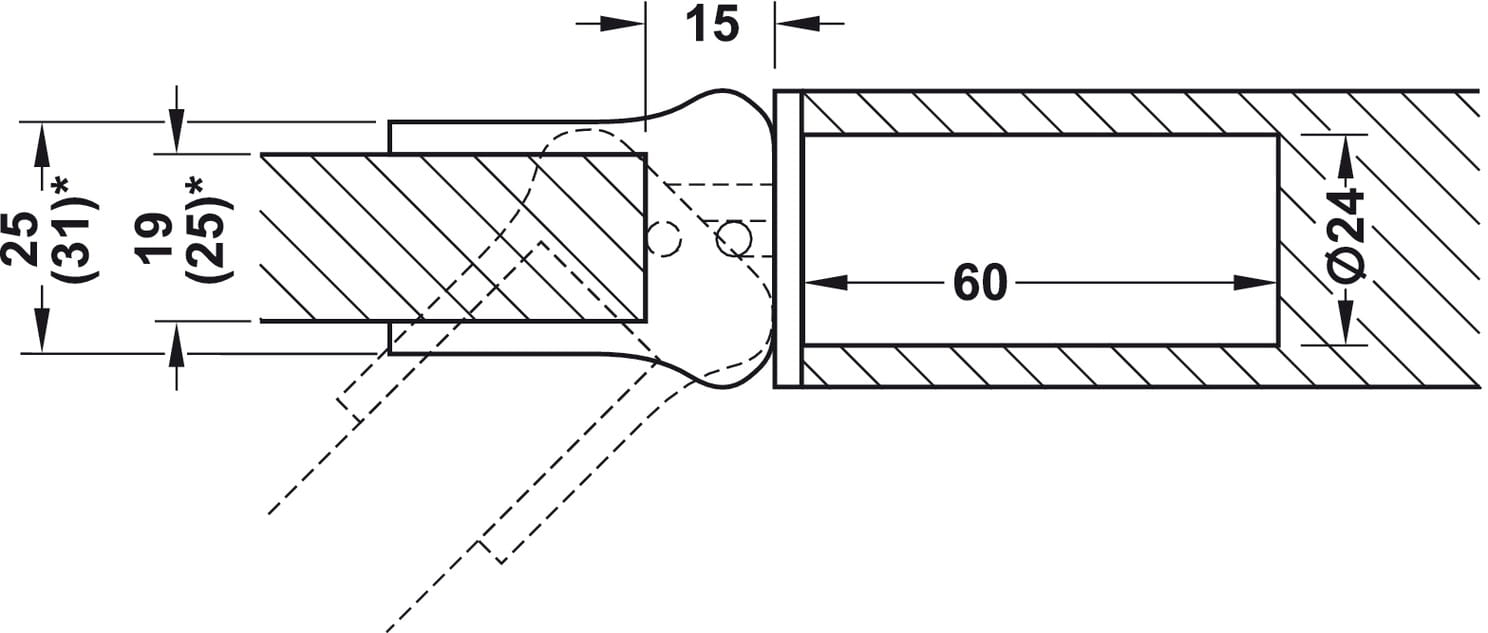

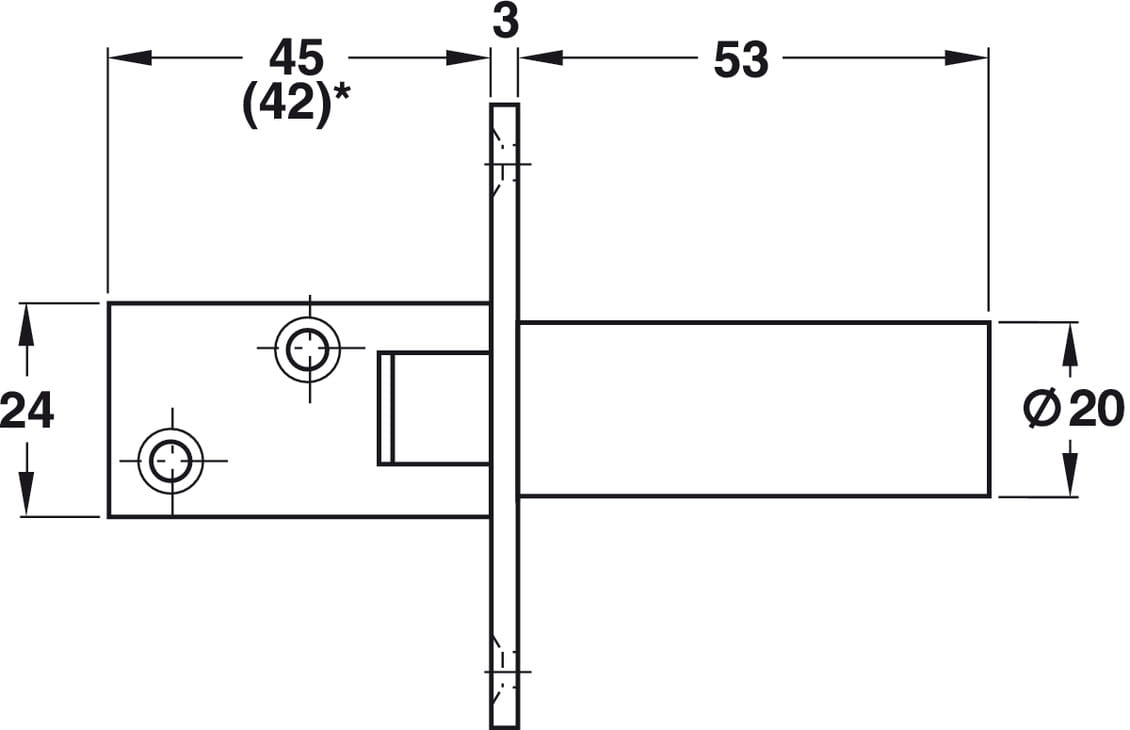

* Wymiary podane w nawiasach dotyczą wersji do drzwi o grubości 25–30 mm. |
|
Jeżeli łączone będą obie wersje, wersję z 2 sprężynami należy montować zawsze u góry. |
|
Jeśli drzwi mają większą grubość niż wymiar wewnętrzny płozy, płytę drzwi należy dodatkowo przygotować z obu stron równomiernie do żądanej grubości. |
