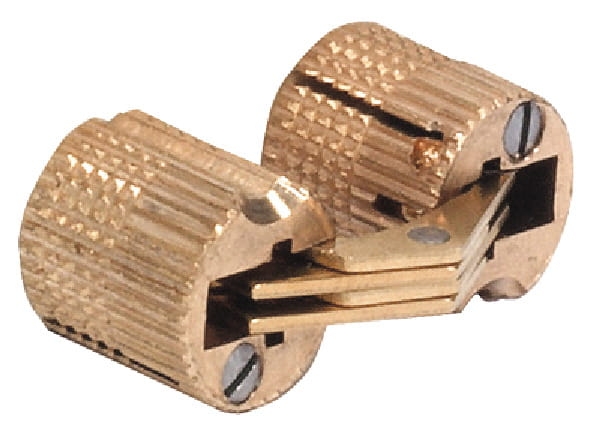

ZAWIAS ZYSA 24mm do płyt drewnianych o grubości od 31-40mm MOSIĄDZ Häfele 34114504
Wysyłka w:
4-5 dni
Cena:
39,63 zł
45,55 zł
39.63
dodaj do przechowalni
Ocena:
0
0
Kod produktu:
341.14.504
Opis
kąt otwarcia
180°
materiał
mosiądz
powierzchnia
matowa
wykonanie
prawe i lewe uniwersalne
montaż
do przykręcania

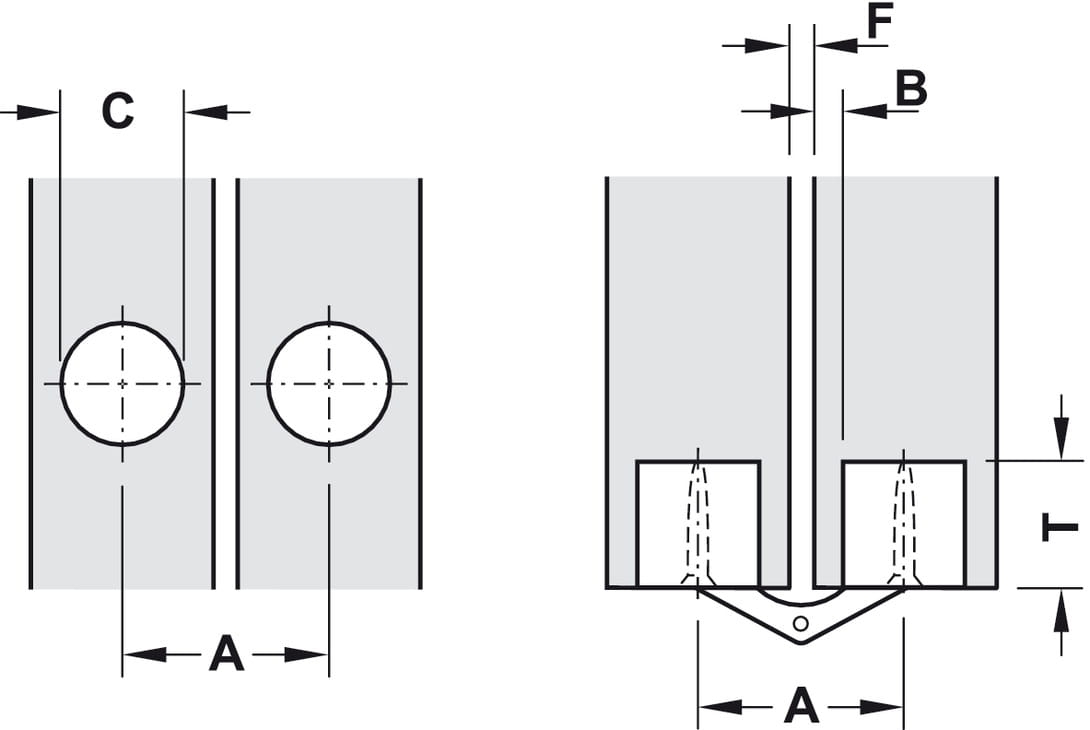

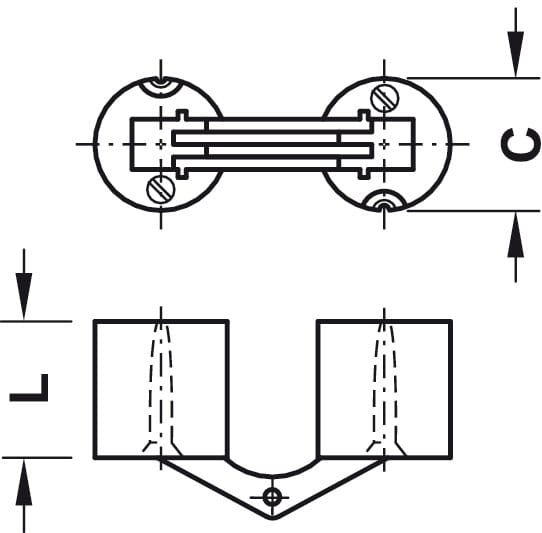

Schemat wierceń
 |

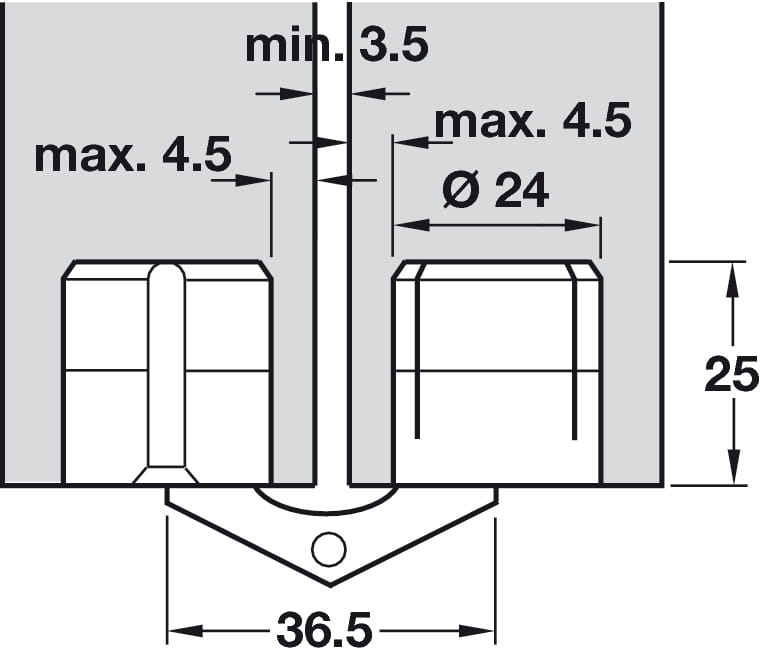

Wymiary przy zastosowaniu i planowaniu
| grubość płyty mm | 14–19 | 17–22 | 20–26 | 22–28 | 24–32 | 31–40 |
| średnica wkrętów mm | 2,5 | 3,0 | 3,5 | 3,5 | 4,0 | 4,5 |
| długość L mm | 11,0 | 13,5 | 15,5 | 16,5 | 17,5 | 25,0 |
| średnica otworu C mm | 10,0 | 12,0 | 14,0 | 16,0 | 18,0 | 24,0 |
| głębokość otworu T mm | 11,0 | 13,5 | 15,5 | 16,5 | 17,5 | 25,0 |
| wymiar A mm | 16,5 | 20,0 | 23,0 | 25,0 | 27,0 | 36,5 |
| wymiar B mm | 2,0 | 2,2 | 3,0 | 3,0 | 3,0 | 3,5 |
| szczelina F mm | 2,5 | 3,5 | 3,0 | 3,0 | 3,0 | 3,5 |
Montaż
- Dociągnięcie wkrętu napinającego gwarantuje mocne osadzenie.
- W przypadku szczególnie dużych obciążeń cylindry można zabezpieczyć od strony czołowej za pomocą wkrętu do płyt wiórowych lub wkrętu do drewna.
Zastosowanie
|
przykład montażu drzwi z pełnym nałożeniem |
|||
 |
|||
| drzwi zamknięte | drzwi otwarte | ||
|
(1) drzwi (2) bok (3) zawias |
|||
| przykład montażu dla drzwi wpuszczanych | |
 |
|
| drzwi zamknięte | drzwi otwarte |
| przykład montażu dla klap nakładanych | |
 |
|
| klapa zamknięta | klapa otwarta |
|
(3) zawias (4) klapa (5) wieniec dolny |
|
| przykład drzwi składanych | |
 |
|
| przykład montażu dwóch płyt | |
 |
|
| płyta zamknięta | płyta otwarta |
|
(3) zawias (6) płyta |
|
