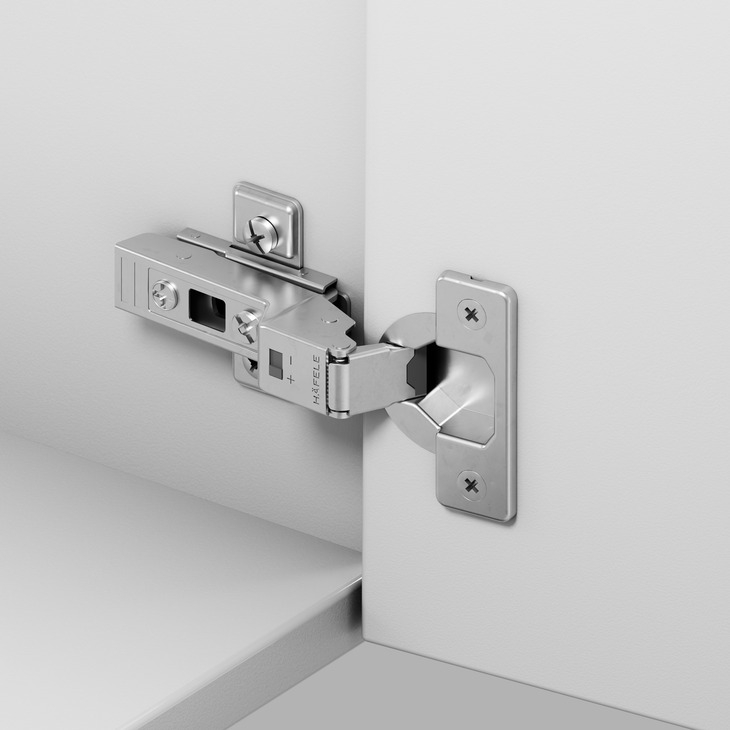

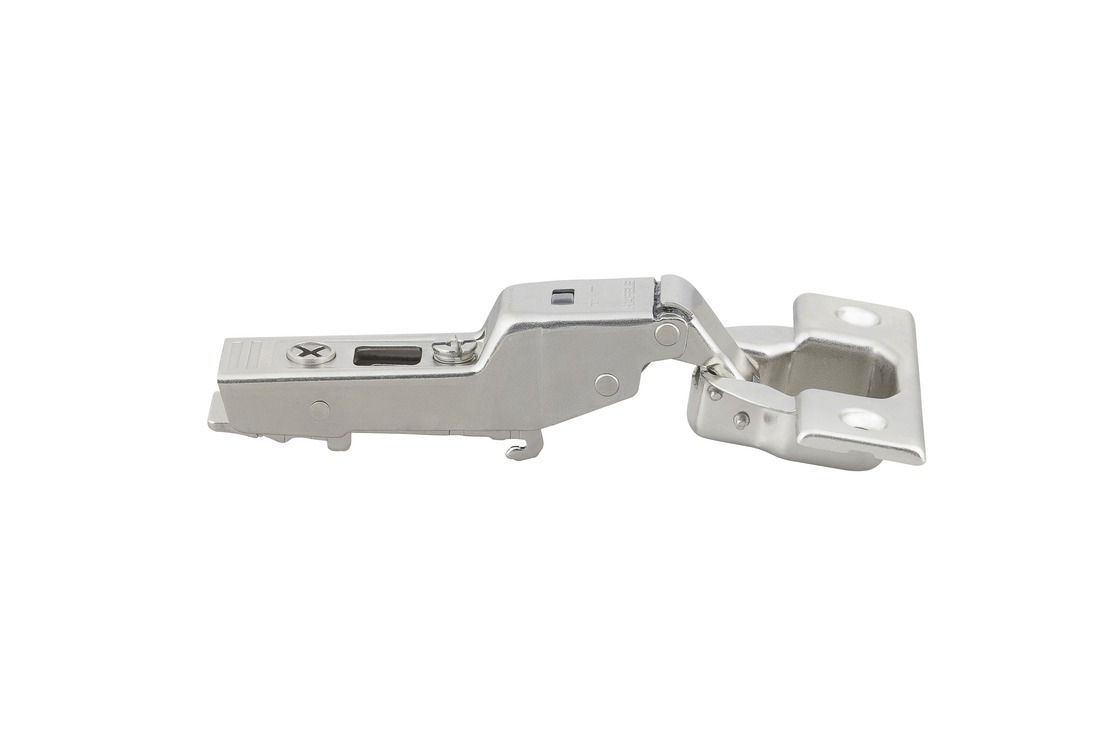

Zawias puszkowy, Häfele Metalla 540 SM 110°, bliźniaczy do zastosowań standardowych, do przykręcania, z hamulcem (z samoczynnym domykaniem), schemat wierceń: 45/9.5, niklowany Häfele 31105001
Wysyłka w:
4-5 dni
Cena:
10,01 zł
11,50 zł
10.01
dodaj do przechowalni
Ocena:
0
0
Kod produktu:
311.05.001
Opis
Wykonanie
Kolor/powierzchnia
Dwustopniowa regulacja siły hamowania.
Obszar zastosowania
do zastosowań standardowych
Materiał
stal
Kąt otwarcia
110°
Głębokość wiercenia puszki
12,00 mm
Głębokość otworu puszki
35,00 mm
Mocowanie puszki
do przykręcania
Schemat wierceń
45/9,5
Możliwość regulacji
regulacja boczna: ±3 mm, regulacja głębokości: +3/-2 mm
Montaż
drzwi do korpusu system szybkiego montażu SM
Uwaga do zamówienia
Sugerowany wkręt do montażu puszki zawiasu niklowanego: 015.55.639
Zakres dostawy
Opakowanie: 1, 50 lub 250 szt.
Informacje techniczne.
| szczelina minimalna | |||||
|---|---|---|---|---|---|

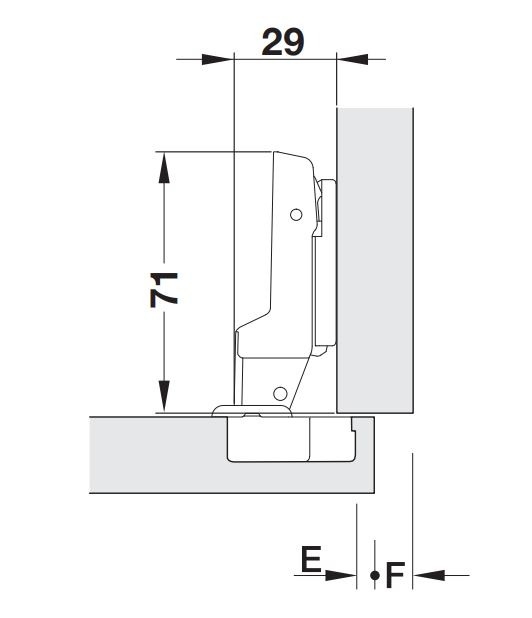

| Grubość drzwi mm | odległość puszki od krawędzi E mm | ||||
| 3,0 | 4,0 | 5,0 | 6,0 | 7,0 | |
| 16 | 0,8 | 0,8 | 0,7 | 0,7 | 0,7 |
| 17 | 1,0 | 1,0 | 0,9 | 0,9 | 0,9 |
| 18 | 1,3 | 1,3 | 1,2 | 1,2 | 1,1 |
| 19 | 1,6 | 1,5 | 1,5 | 1,5 | 1,4 |
| 20 | 1,9 | 1,8 | 1,8 | 1,7 | 1,7 |
| 21 | 2,3 | 2,2 | 2,1 | 2,0 | 2,0 |
| 22 | 2,7 | 2,6 | 2,5 | 2,4 | 2,4 |
| 23 | 3,2 | 3,1 | 3,0 | 2,9 | 2,8 |
| 24 | 3,8 | 3,6 | 3,5 | 3,3 | 3,2 |
| 25 | 4,5 | 4,2 | 4,0 | 3,8 | 3,6 |
| szczelina minimalna F | |||||
| nałożenie drzwi mm | |||||||||
|---|---|---|---|---|---|---|---|---|---|
| 0,5 | 1,5 | 2,5 | 3,5 | 4,5 | 5,5 | 6,5 | 7,5 | 8,5 | |
| 3 | 4 | 5 | 6 | 7 | 0 | ||||
| 3 | 4 | 5 | 6 | 7 | 2 | ||||
| 3 | 4 | 5 | 6 | 7 | 4 | ||||
| odległość puszki od krawędzi E mm | dystans prowadnika mm | ||||||||
Informacje dodatkowe:
Uwaga:
Wartości podane w tabeli odległości puszki dotyczą położenia środkowego wkrętu regulacji bocznej.
