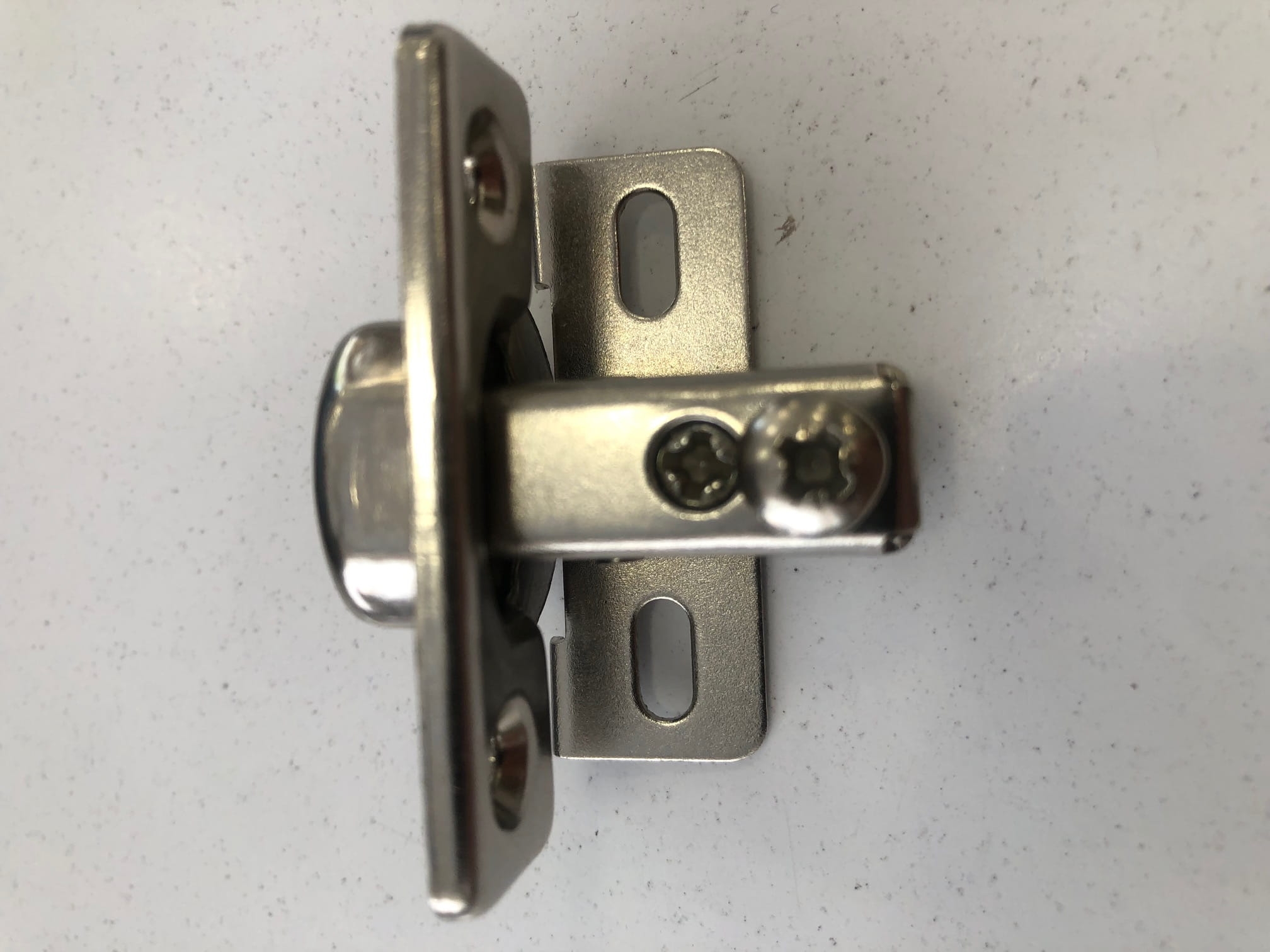

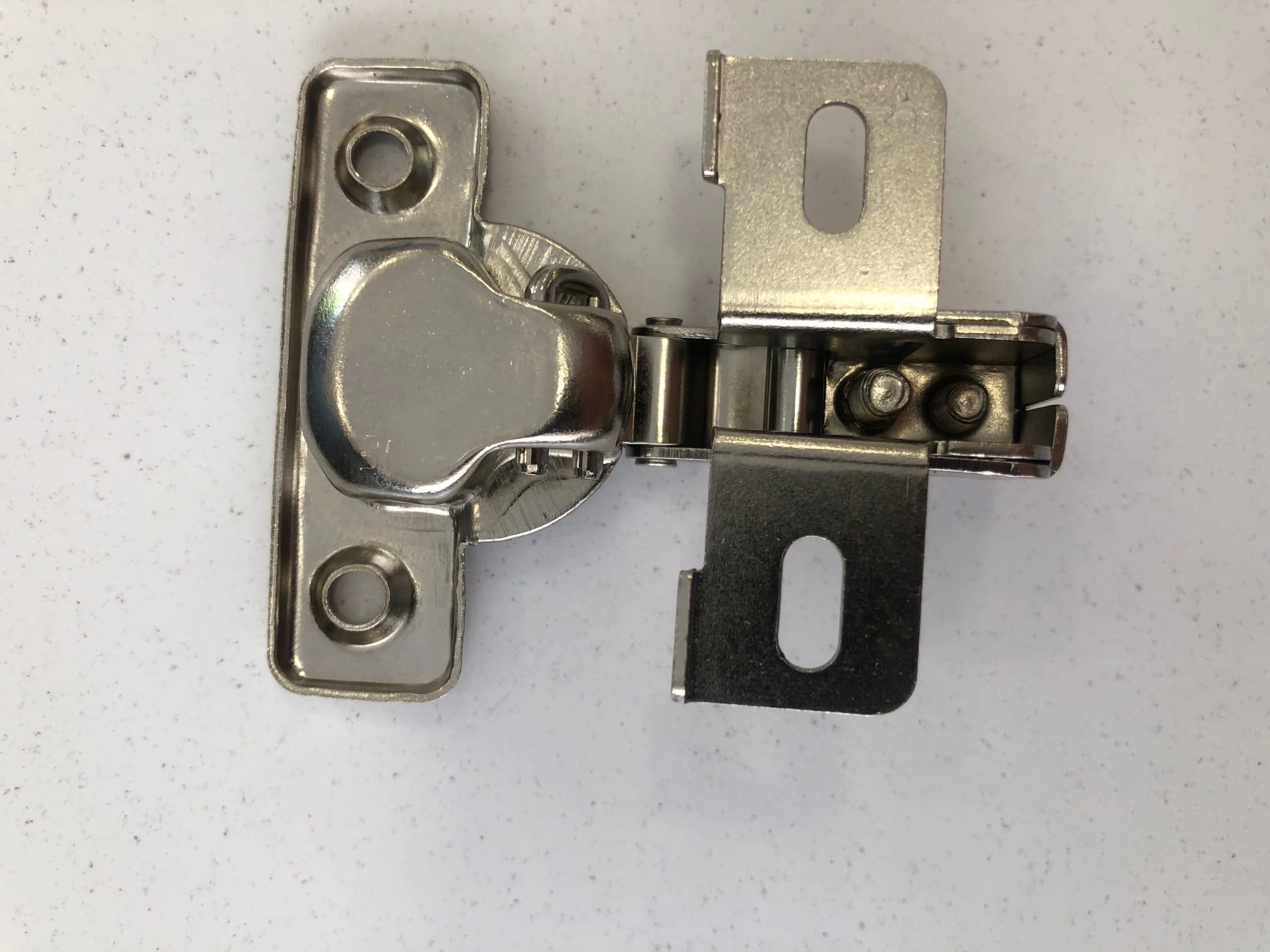

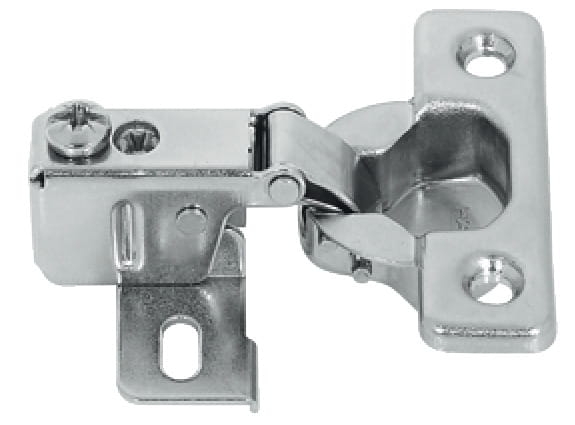

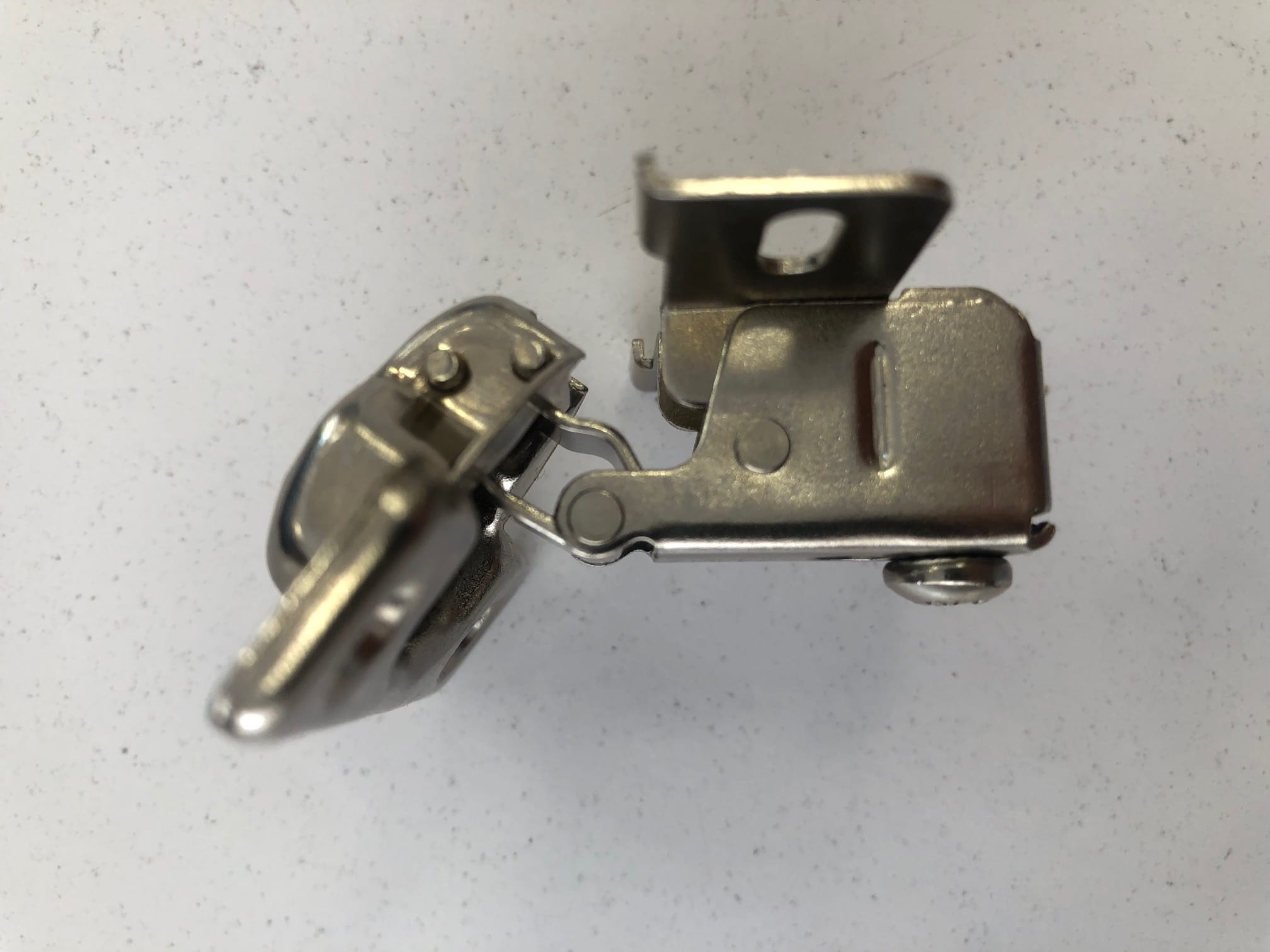

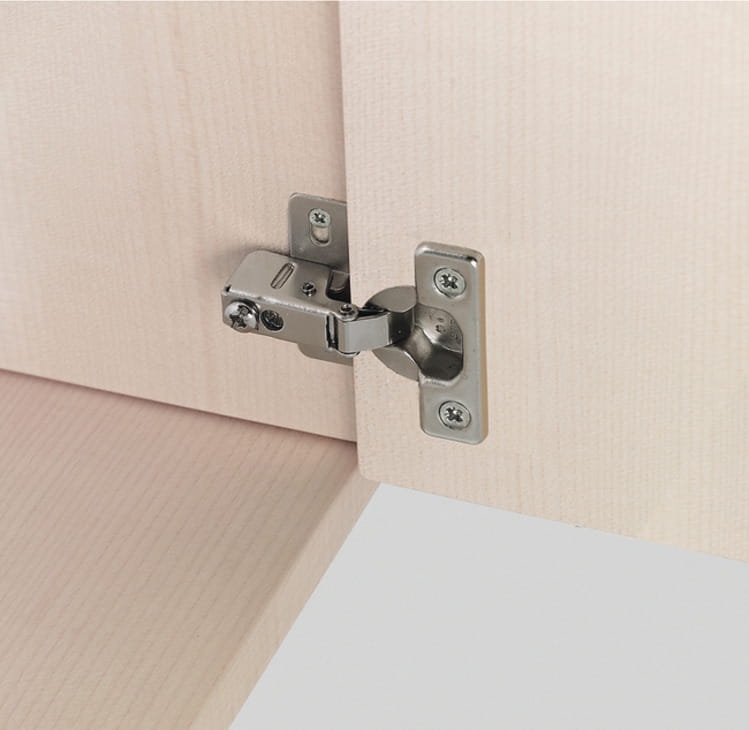

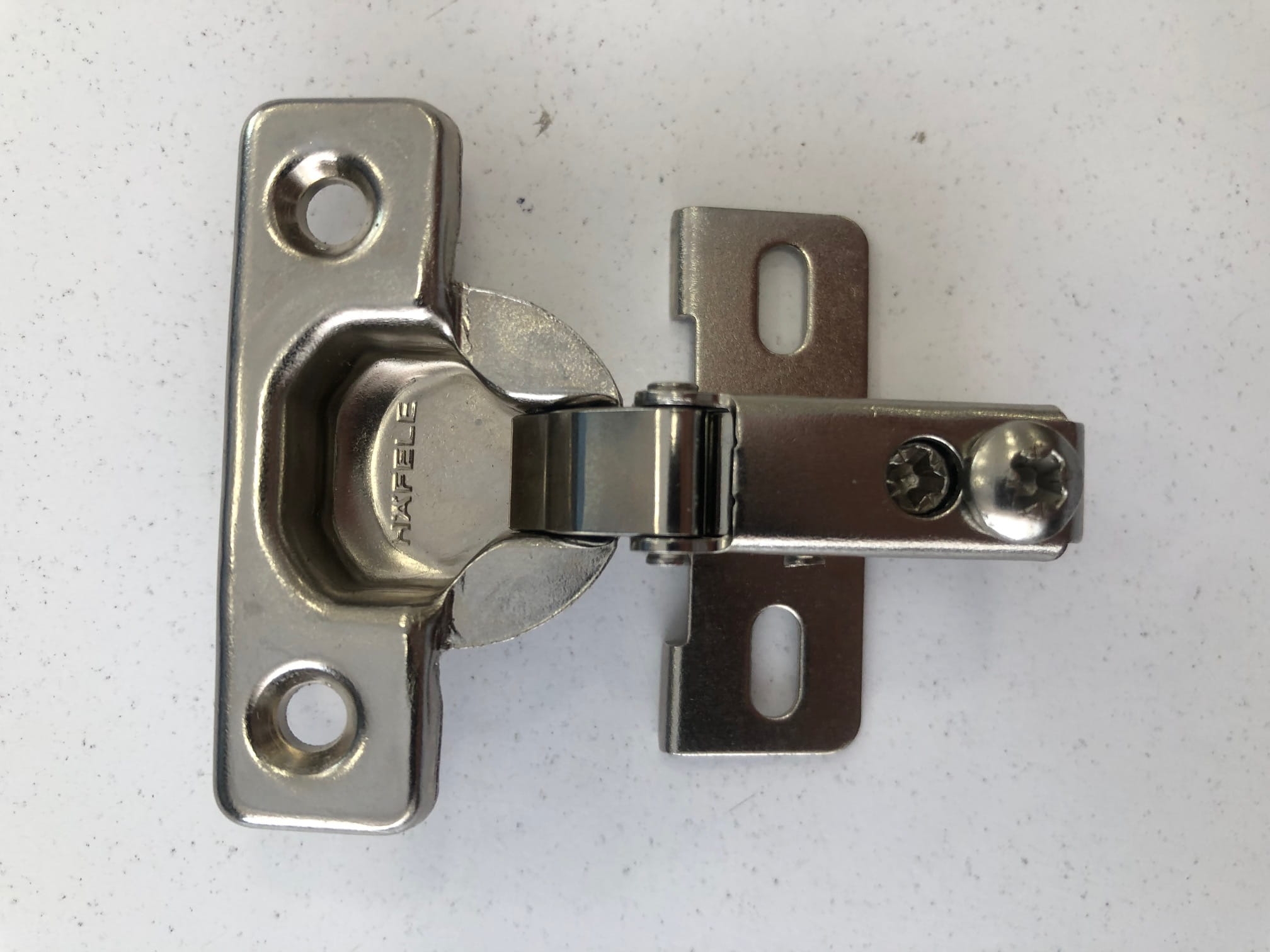

Zawias z krótkim ramieniem, do cienkich drzwi rozwiernych o grubości od 12 mm do przykręcania Häfele 34380720
Wysyłka w:
4-5 dni
Cena:
dodaj do przechowalni
Ocena:
0
0
Kod produktu:
343.80.720
Opis
wersja
bez automatycznego zamykania
opakowanie
1 szt.
kąt otwarcia
92 °
materiał
płytka mocująca ze stali
powierzchnia
niklowana
montaż
drzwi przykręcane do korpusu
głębokość wiercenia
puszka zawiasu 10,1
do grub. drzwi
od 12 mm
szer. drzwi
maks. 400 mm (przy 4 zawiasach)
wys. drzwi
maks. 1800 mm (przy 4 zawiasach)
możliwość regulacji
regulacja wysokości i regulacja boczna
odległość puszko E: 3–4 mm
płytka do przykręcania do korpusu z zaczepem pozycjonującym
bez automatycznego zamykania

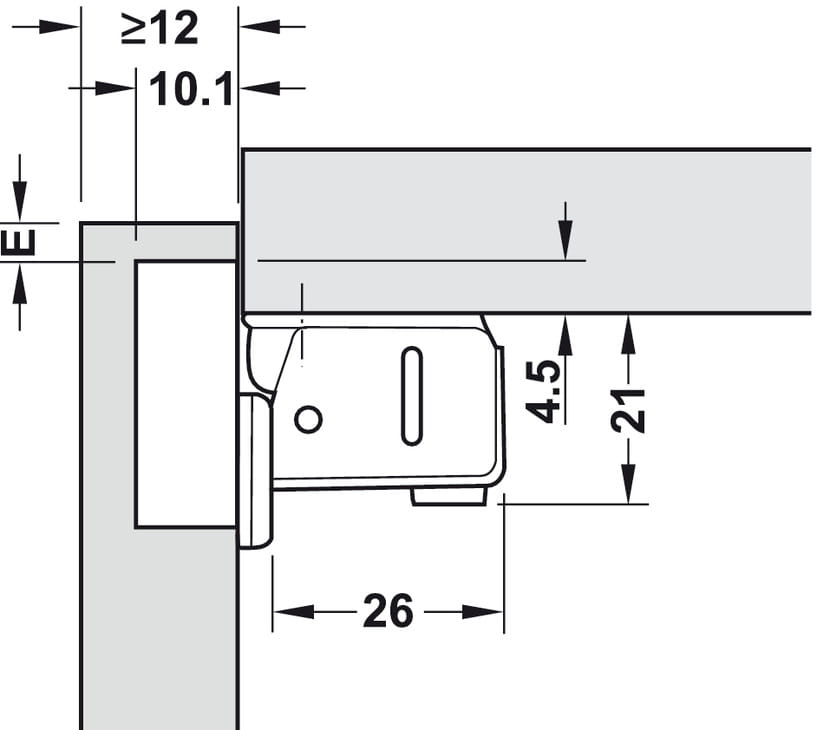

Wymiar montażowy
 |

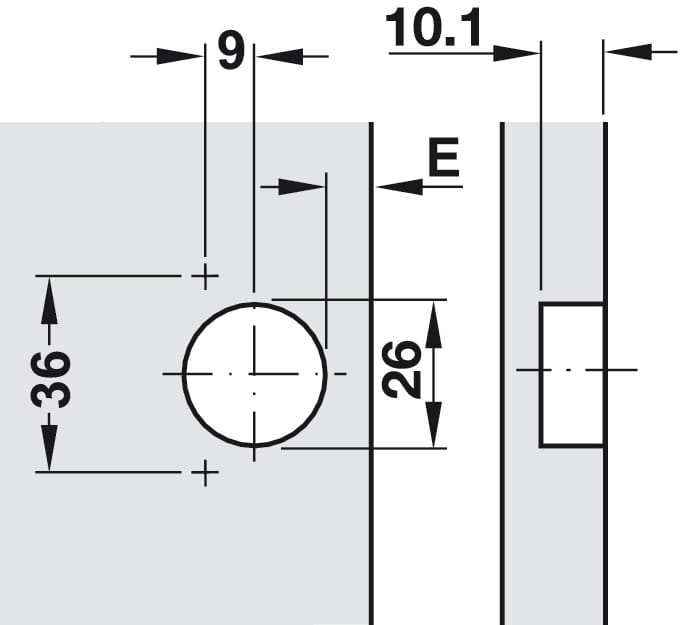

Schemat wierceń do mocowania puszki, puszka zawiasu 10,1 mm
 |
 |
| do osadzania | do przykręcania |
| schemat wierceń 36/10,5 | schemat wierceń 36/9 |

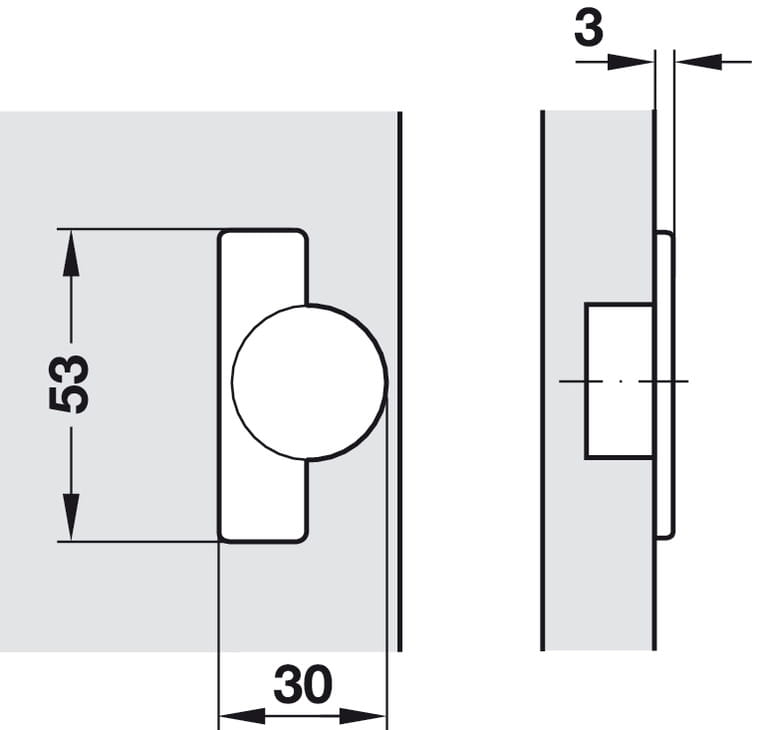

Schemat wierceń do mocowania puszki, puszka zawiasu 11,5 mm
 |
| do przykręcania |
| schemat wierceń 38/7,5 |
Uwaga
Zaleca się wykonanie próbnego montażu.
