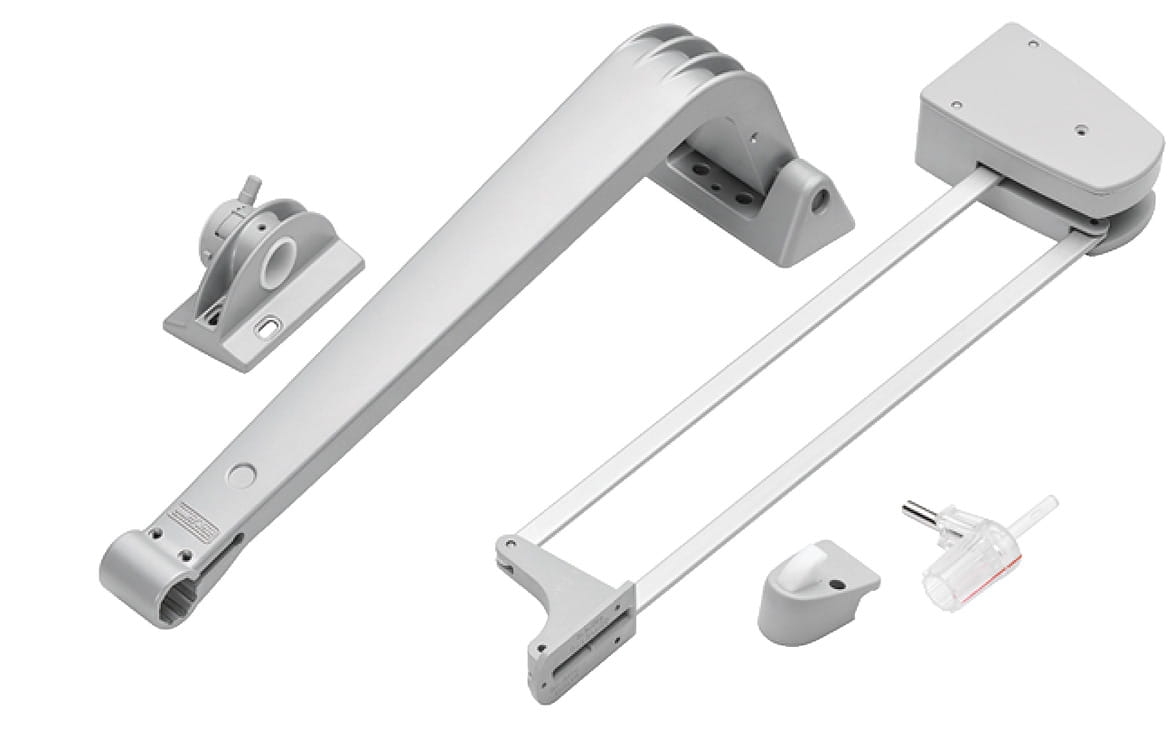

Okucia otwierające drzwi, Flatfront Motion-V2, 880–980 mm, kSZARY HÄFELE 40733502
Wysyłka w:
4-5 dni
Cena:
1 502,45 zł
1 878,06 zł
1502.45
dodaj do przechowalni
Ocena:
0
0
Kod produktu:
407.33.502
Opis
- pełen dostęp do zawartości szafek
- idealne do szuflad wewnętrznych i wysuwanych półek
- z wbudowanym amortyzatorem zamykania
opakowanie
1 komplet
zastosowanie

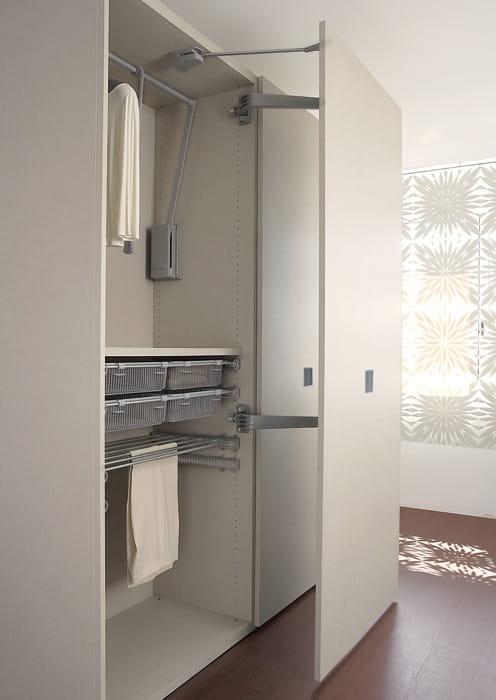

do dużych drzwi szaf i drzwi przejściowych
szer. korpusu w świetle
880–980 mm
wysokość skrzydła drzwi
w zależności od ciężaru
od ≥1600 mm do ≤2600 mm
od ≥1600 mm do ≤2600 mm
możliwość regulacji
±2 mm w pionie
8 mm w poziomie, tylko na dole
±15 mm nachylenie, na górze
8 mm w poziomie, tylko na dole
±15 mm nachylenie, na górze
materiał
odlew aluminiowy
powierzchnia
pokryta proszkowo
Schemat wierceń
 |

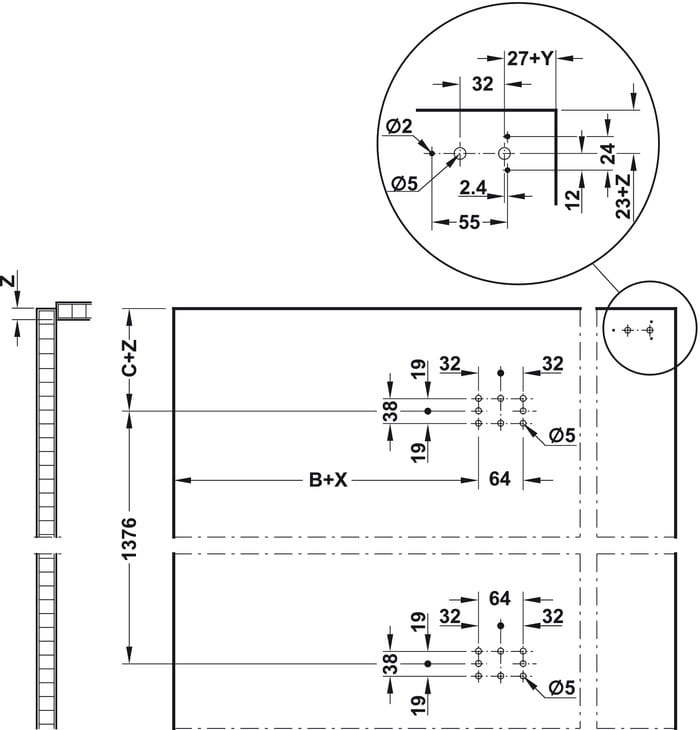

| obróbka skrzydła drzwi |
 |

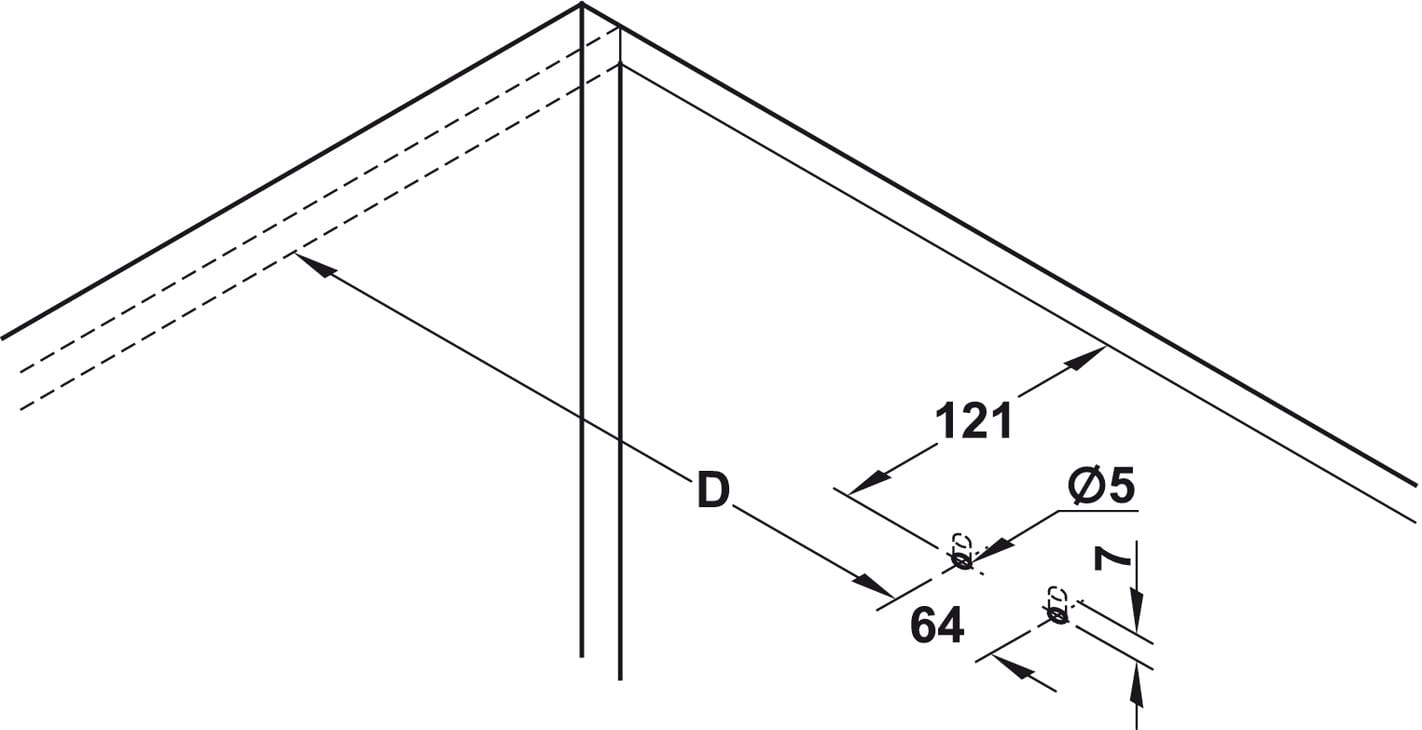

| obróbka wieńca górnego |
Zastosowanie
 |
|

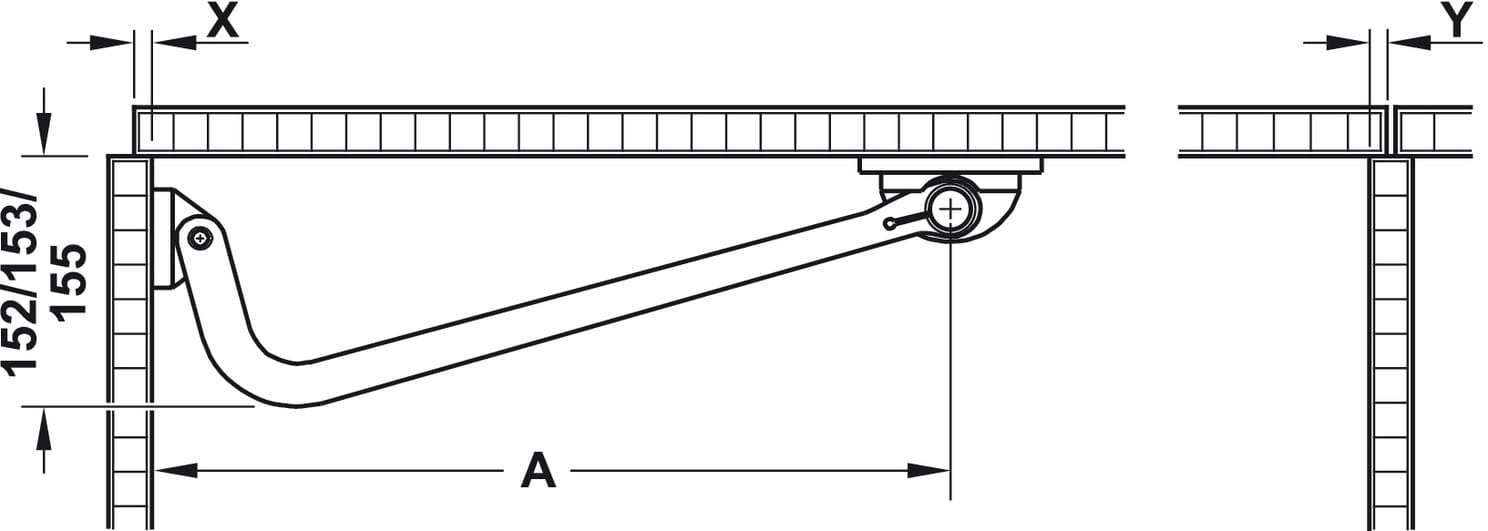

wymiar A |
wymiar B |
wymiar C |
wymiar D |
|
|---|---|---|---|---|
|
Motion V 1 |
460,5 |
428,5 |
62,5 |
466 |
|
Motion V 2 |
515 |
483 |
63 |
500,5 |
|
Motion V 3 |
613 |
581 |
66,5 |
598,5 |
|

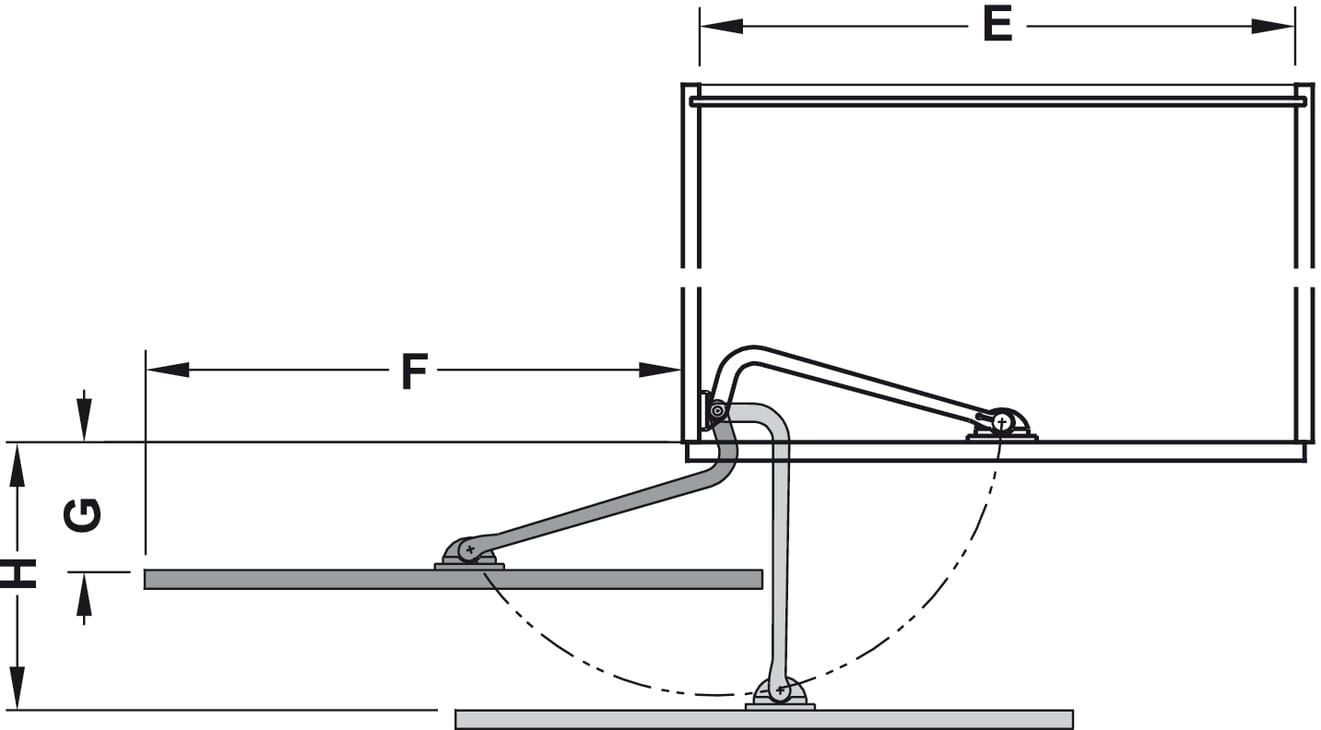

wymiar E |
wymiar F |
wymiar G |
wymiar H |
|
|---|---|---|---|---|
|
Motion V 1 |
780–880 |
818 |
155 |
405 |
|
Motion V 2 |
880–980 |
930 |
155 |
460 |
|
Motion V 3 |
980–1180 |
1127 |
180 |
560 |
|
X= nałożenie drzwi z boku |
|
Y = nałożenie drzwi na przegrodzie |
|
Z = nałożenie drzwi u góry |
 |
Uwaga
Uchwyt należy zamontować w połowie szerokości i nad dolnym ramieniem.
Wskazówka dotycząca zamówienia
Obowiązkowy pręt synchroniczny należy zamówić dodatkowo.
Inne wysokości drzwi na zapytanie.
