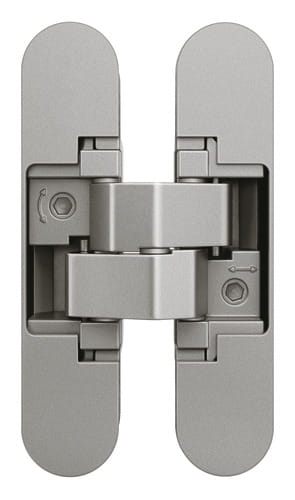

ZAWIAS KRYTY Anselmi AN 161 FVZ 14/40 NIKIEL MAT HÄFELE 92217024
Wysyłka w:
4-5 dni
Cena:
187,27 zł
215,25 zł
187.27
dodaj do przechowalni
Ocena:
0
0
Kod produktu:
922.17.024
Opis
- FVZ= przesunięta ościeżnica
- przesunięcie ościeżnicy do 14 mm
- grubość drzwi 40 mm
- całkowicie ukryty system zawiasów
- dla ościeżnic z drewna i aluminium
- dla mieszkalnictwa do drzwi bezprzylgowych
- regulacja w 3D (luz boczny +/-1,5 mm, wysokość +/- 2,5 mm, docisk +/- 1,0 mm)
- centralne frezowanie
- materiał odlew cynku
Dane techniczne
Nośność
60,0 kg
Wysokość całkowita
144,0 mm
Szerokość (część skrzydłowa)
30,0 mm
Szerokość (część ramowa)
30,0 mm
Średnica frezu
16,0 mm
Średnica pierścienia prowadzącego
27,0 mm
Kąt otwarcia
180°
Stosowane dla
Rodzaj skrzydła drzwiowego: drewno
Przylga: bezprzylgowe
Typ ościeżnicy: ościeżnica aluminiowa, ościeżnica metalowa, ościeżnica blokowa, ościeżnica obwiedniowa
Wskazówka
Podana nośność odnosi się do dwóch zawiasów na skrzydło (900 x 2100 mm).
Zalecane wkręty: Część ramowa: wkręt z łbem wpuszczanym DIN 7505 A, średnica 5,0 mm Część skrzydłowa: wkręty skośne DIN 7505 B, średnica 4,0 mm
W razie potrzeby możliwe jest zablokowanie regulacji wysokości zawiasu za pomocą pionowej śruby regulacyjnej (VF).
Alternatywnie można dokonać frezowania frezem o średnicy 14,0 mm i pierścieniem prowadzącym o średnicy 25,0 mm.
